智能远程虫情测报系统分类及相应技术参数

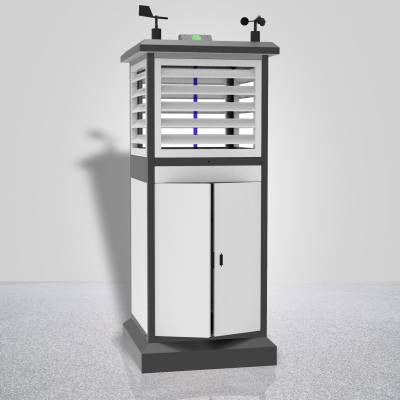

 远程虫情测报系统整体介绍

智能远程虫情测报系统是我公司研制开发的一款***虫情测报系统。本产品生产及加工符合GB/T 24689.1-2009植物保护机械虫情测报灯***，主要是由撞击屏、昆虫导流屏、昆虫收集盘，昆虫虫水分离系统、昆虫红外烘干系统、昆虫收集处理箱、金属卤化物诱虫灯，光控、雨控、时控等系统组成。

系统采用不锈钢整体结构，利用光、电、数控技术，物联网系统，气象系统等多种系统，实现虫体远红外自动处理、接虫盒自动转换、整灯自动运行等功能；在无人监管的情况下，能自动完成诱虫、杀虫、收集、分装、排水等系统作业。该系统对昆虫的发生、发展进行监测、分析和预测，为农业现代化提供服务，满足虫情测报、采集标本的需要。

 型号规定

根据现场需求和功能的不同，远程虫情测报系统，基本可分为三种类型：

  功能区分

（1）PH-T/CQI型具体参数 整体功能参数

虫情测报灯PH-T/CQI型是由（撞击屏、昆虫导流屏、昆虫收集盘，昆虫虫水分离系统、昆虫红外烘干系统、昆虫收集处理箱、金属卤化物诱虫灯，光控、雨控、时控系统）等核心部件构成。 可有效监测迁飞性害虫（草地贪夜蛾、稻纵卷叶螟、稻飞虱、草地螟、小地老虎等）田间种群动态，且监测峰次更多，诱集数量更大，对迁入、过境、迁出虫群具有较强的诱捕作用。

1.整体结构采用不锈钢,符合GB/T4237；

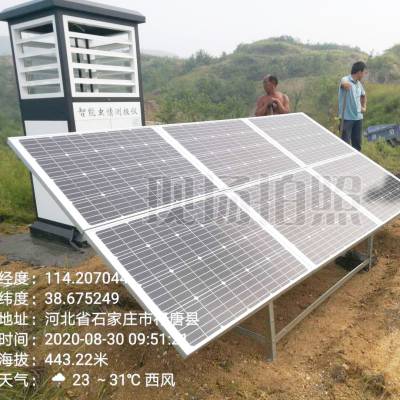

2.能源配置：交流供电，AC220V，50HZ；太阳能供电:400AH,600W

3.控制模式：光控，雨控；

4.自动落虫机构：害虫通过***落虫机构，进入烘烤系统；

5.虫水分离机构：具有自动排水的虫水分离机构，能有效将雨虫分离，箱体内不留明显积水。

6.害虫自动烘干功能：采用烘烤技术，定时自动对害虫进行烘干，确保虫体干燥不腐烂，有两个接虫仓，同时烘烤；

7.烘干温度控制：配有温度自动调节器，工作15分钟后达到85±5℃

8.烘干杀虫效率：烘烤杀虫率>98%，虫体完整率>95%。

9.具有自动转仓功能：设有8个接虫仓，周一到周日分天存放；可以实现自动转仓和手动转仓。

10.自动控制功能：晚上自动开灯，白天自动关灯(或根据时控控制）；

11.防雷装置：有避雷针和接地装置，能够有效防止雷击。

12.具有断电记忆功能，断电恢复之后可将断电前的工作做完再开始新的工作。

功耗：测报灯功率：≤225W；待机功率≤5W。设计寿命不少于5年

13.诱虫光源：20W黑光灯管（主波长为365nm）

14.四块撞击屏互成90度角，单屏尺寸：长608mm±2mm、宽330±2mm、厚度不小于5mm

15.灯管启动时间：≤5s。

16.绝缘电阻：≥2.5MΩ

（2）PH-T/CQII型具体参数

虫情测报灯PH-T/CQII型是由（撞击屏、昆虫导流屏、昆虫收集盘，昆虫虫水分离系统、昆虫红外烘干系统、昆虫收集处理箱、金属卤化物诱虫灯，光控、雨控、时控系统）等核心部件构成。 可有效监测迁飞性害虫（草地贪夜蛾、稻纵卷叶螟、稻飞虱、草地螟、小地老虎等）田间种群动态，且监测峰次更多，诱集数量更大，对迁入、过境、迁出虫群具有较强的诱捕作用。

1.整体结构采用不锈钢,符合GB/T4237；

2.能源配置：交流供电，AC220V，50HZ；太阳能供电:200AH,400W

3.控制模式：光控，雨控，时控，分段时控，远程控制，可编程自动控制；

4.液晶显示屏：10英寸彩色液晶触摸平板电脑，搭载Android系统操作简单，可通平板电脑对产品进行控制模式设定、功能测试；

5.自动落虫机构：害虫通过***落虫机构，进入烘烤系统后，传送到拍照平台上；

6.虫水分离机构：具有自动排水的虫水分离机构，能有效将雨虫分离，箱体内不留明显积水。

7.害虫自动烘干功能：采用红外技术，定时自动对害虫进行烘干，确保虫体干燥不腐烂，有两个接虫仓，同时烘烤；

8.烘干温度控制：配有温度自动调节器，工作15分钟后达到85±5℃，烘干时间长度可以自行设置。

9.烘干杀虫效率：红外杀虫率>98%，虫体完整率>95%。

10.拍照平台：拍照平台为传送带结构，具有将害虫传送到接虫仓的功能，并具有自动清洁功能，自动清洁传送带上的残余虫尸骸，确保拍照背景清晰；

11.自动图像采集功能：通过工业相机，1200W像素，定时采集害虫照片，上传到软件平台；

12.搭载物联网软件平台：测报端将害虫照片等信息，通过无线网络传输到客户端(手机或电脑)，用户通过手机或电脑查看害虫照片；

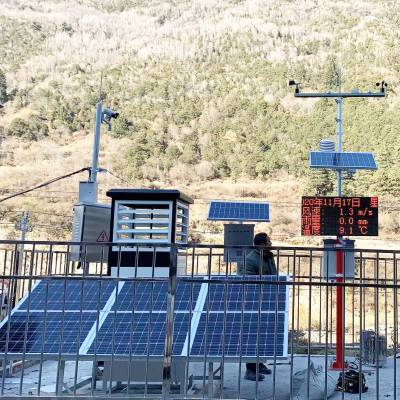

13.兼容性：具有物联网链接端口，可搭载气象、土壤等监测设备，并通过软件平台呈现监测数据；

14.具有自动转仓功能：设有8个接虫仓，周一到周日分天存放；可以实现自动转仓和手动转仓。

15.自动控制功能：晚上自动开灯，白天自动关灯(或根据时控控制）；。

16.时段控制: 可根据靶标害虫生活习性规律，设定多个工作时间段。

17.具有断电记忆功能，断电恢复之后可将断电前的工作做完再开始新的工作。

18.具备远程无线重启功能，可通过PC端发送相应的命令进行远程重启；

19.远程调试功能：具备远程调试功能，能提供远距离技术支持服务；

20.功耗：测报灯功率：≤225W；待机功率≤5W。设计寿命不少于5年

21.诱虫光源：20W黑光灯管（主波长为365nm）

22.四块撞击屏互成90度角，单屏尺寸：长608mm±2mm、宽330±2mm、厚度不小于5mm

23.灯管启动时间：≤5s。

24.绝缘电阻：≥2.5MΩ

（3）PH-T/CQII型具体参数

虫情测报灯PH-T/CQIII型是由（撞击屏、昆虫导流屏、昆虫收集盘，昆虫虫水分离系统、昆虫红外烘干系统、昆虫收集处理箱、金属卤化物诱虫灯，光控、雨控、时控系统）等核心部件构成。 可有效监测迁飞性害虫（草地贪夜蛾、稻纵卷叶螟、稻飞虱、草地螟、小地老虎等）田间种群动态，且监测峰次更多，诱集数量更大，对迁入、过境、迁出虫群具有较强的诱捕作用。

1.整体结构采用不锈钢,符合GB/T4237；

2.能源配置：交流供电，AC220V，50HZ；太阳能供电:200AH,400W

3.控制模式：光控，雨控，时控，分段时控，远程控制，可编程自动控制；

4.液晶显示屏：10英寸彩色液晶触摸平板电脑，搭载Android系统操作简单，可通平板电脑对产品进行控制模式设定、功能测试；

5.自动落虫机构：害虫通过***落虫机构，进入烘烤系统后，传送到拍照平台上；

6.虫水分离机构：具有自动排水的虫水分离机构，能有效将雨虫分离，箱体内不留明显积水。

7.害虫自动烘干功能：采用红外技术，定时自动对害虫进行烘干，确保虫体干燥不腐烂，有两个接虫仓，同时烘烤；

8.烘干温度控制：配有温度自动调节器，工作15分钟后达到85±5℃，烘干时间长度可以自行设置。

9.烘干杀虫效率：红外杀虫率>98%，虫体完整率>95%。

10.拍照平台：拍照平台为传送带结构，具有将害虫传送到接虫仓的功能，并具有自动清洁功能，自动清洁传送带上的残余虫尸骸，确保拍照背景清晰；

11.自动图像采集功能：通过工业相机，1200W（可选2000W）像素，定时采集害虫照片，上传到软件平台；

12.搭载物联网软件平台：测报端将害虫照片等信息，通过无线网络传输到客户端(手机或电脑)，用户通过手机或电脑查看害虫照片、进行害虫分类识别和计数等信息；

13.兼容性：具有物联网链接端口，可搭载气象、土壤等监测设备，并通过软件平台呈现监测数据；

14.具有自动转仓功能：设有8个接虫仓，周一到周日分天存放；可以实现自动转仓和手动转仓。

15.自动控制功能：晚上自动开灯，白天自动关灯(或根据时控控制）；。

16.时段控制: 可根据靶标害虫生活习性规律，设定多个工作时间段。

17.具有断电记忆功能，断电恢复之后可将断电前的工作做完再开始新的工作。

18.具备远程无线重启功能，可通过PC端发送相应的命令进行远程重启；

19.远程调试功能：具备远程调试功能，能提供远距离技术支持服务；

20.功耗：测报灯功率：≤225W；待机功率≤5W。设计寿命不少于5年

21.诱虫光源：20W黑光灯管（主波长为365nm）

22.四块撞击屏互成90度角，单屏尺寸：长608mm±2mm、宽330±2mm、厚度不小于5mm

23.灯管启动时间：≤5s。

24.绝缘电阻：≥2.5MΩ

特色功能建议:

1、 在虫情上可以增加相应的驱鸟的功能，就是增加一个驱鸟的设备，在设置里面可以设置，设定相应的时间段，定时的震动和声音报警；

2、 在虫情设备上可以增加语音播报的特色功能，可以进行相应的语音播报，如：“进入光控模式”、“进入时控模式”、“打开排水仓”、“关闭排水仓”、“打开上虫仓”、“关闭上虫仓”等等，就是把相应工作模式的变化通过语音实时播报出来，给操作人员***直观的体验；

3、 增加远程重启复位虫情测报灯的功能，在设备正常工作中，万一出现什么地方卡住，可进行远程重启复位虫情测报灯，此功能可做为一个特色功能，在控标上也许是个亮点；（此功能已经实现）

4、 支持远程调试功能：具备远程调试功能，能提供远距离技术支持服务；（此功能已经实现）

系统显示界面能准确显示故障码，方便用户及相应人员进行故障判断（此功能已经实现）
